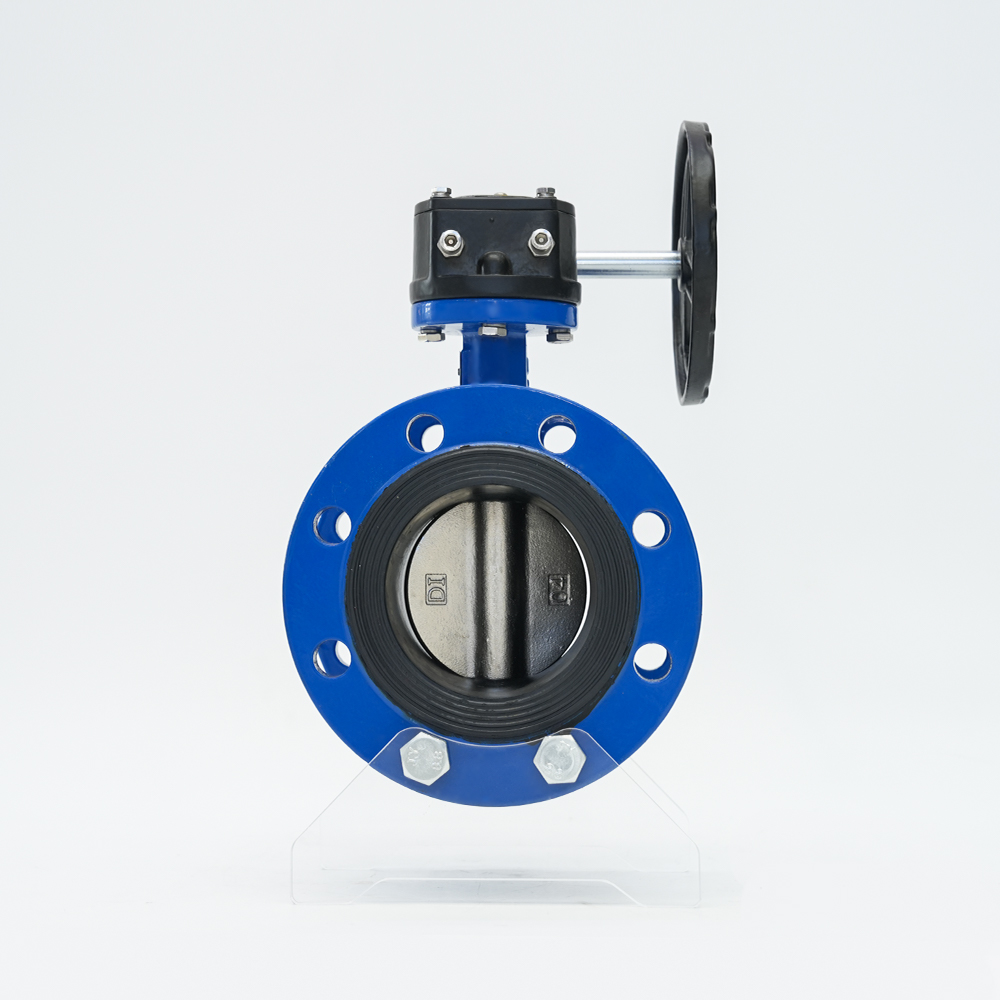

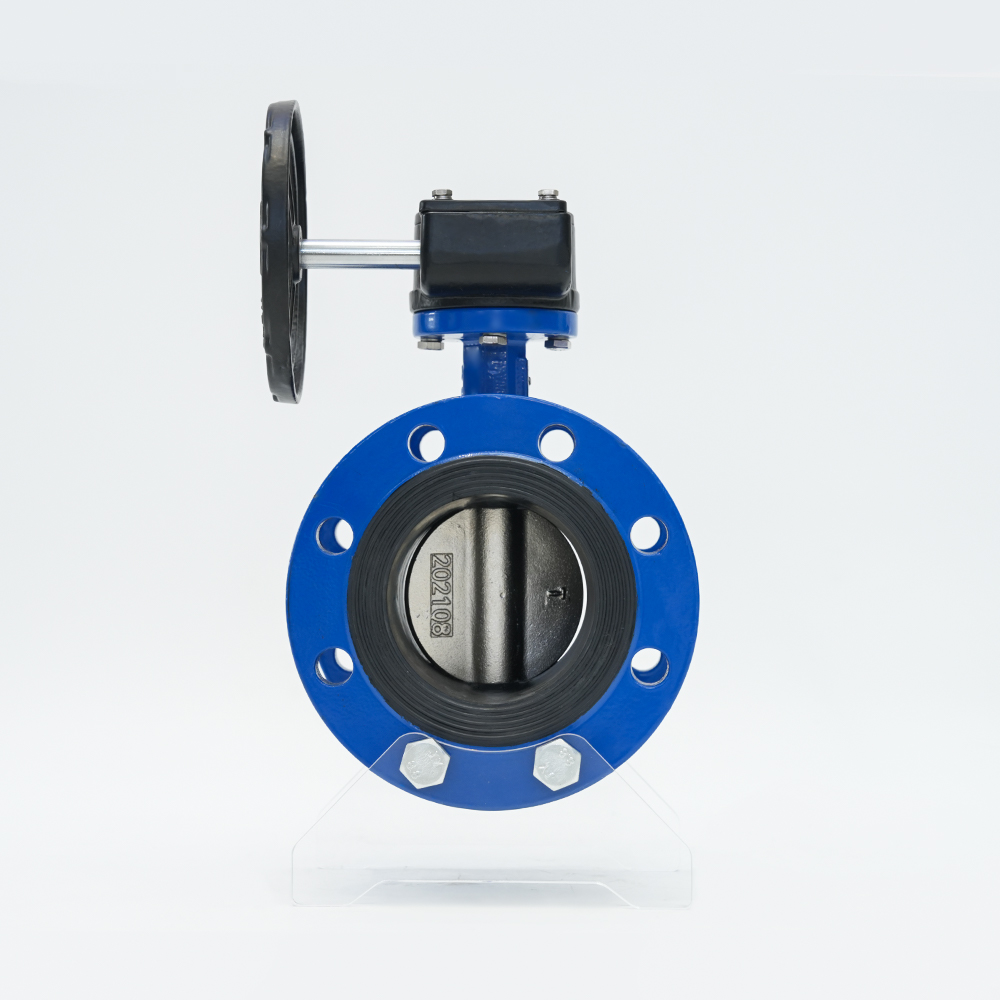

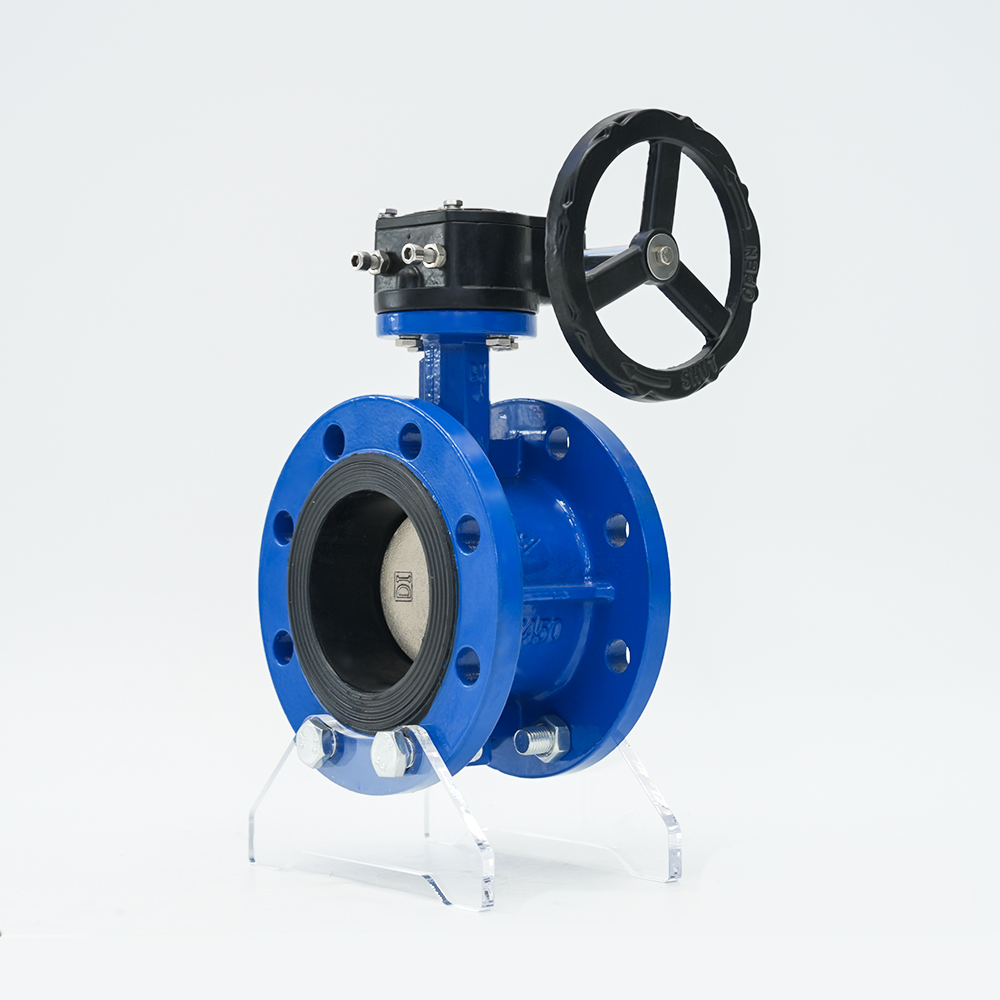

บัตเตอร์ฟลายวาล์วหน้าแปลนกังหัน D341X-16Q

วาล์วผีเสื้อหน้าแปลนเป็นวาล์วซีลอ่อนคุณภาพสูง ส่วนใหญ่ประกอบด้วยตัววาล์ว ก้านแผ่นผีเสื้อ กลไกการทำงาน และส่วนอื่นๆ มีลักษณะของโครงสร้างที่เรียบง่าย มีแบริ่งรับแรงดันสองด้านที่ดีและทนต่อการกัดกร่อน แรงบิดในการทำงานที่เบา และความน่าเชื่อถือสูง เนื่องจากวาล์วปีกผีเสื้อของผลิตภัณฑ์นี้ใช้การออกแบบหลักการเส้นกึ่งกลาง วิถีการเคลื่อนที่เชิงพื้นที่ของพื้นผิวการซีลจึงเหมาะอย่างยิ่ง พื้นผิวการซีลไม่มีแรงเสียดทานหรือการรบกวนซึ่งกันและกัน นอกจากนี้ เลือกวัสดุซีลอย่างเหมาะสม ซึ่งจะช่วยปรับปรุงประสิทธิภาพการซีลและความต้านทานการสึกหรอของวาล์วปีกผีเสื้อ ได้รับการรับประกันที่เชื่อถือได้

  • บัตเตอร์ฟลายวาล์วหน้าแปลนกังหัน D341X-16Q
  • บัตเตอร์ฟลายวาล์วหน้าแปลนกังหัน D341X-16Q
  • บัตเตอร์ฟลายวาล์วหน้าแปลนกังหัน D341X-16Q
  • บัตเตอร์ฟลายวาล์วหน้าแปลนกังหัน D341X-16Q
  • บัตเตอร์ฟลายวาล์วหน้าแปลนกังหัน D341X-16Q
Contact us

Description

วัสดุตัวเครื่อง

เหล็กหล่อกลม

รุ่น

D381X-16Q

ข้อมูลจำเพาะ

DN50-2000

ความดันที่กำหนด

1.0/1.6/2.5Mpa

อุณหภูมิในการทำงาน

0-80°ซ

สื่อที่เกี่ยวข้อง

น้ำ

มาตรฐานการออกแบบ

GB/24924-2012


ภาพรวมผลิตภัณฑ์

เนื่องจากวาล์วปีกผีเสื้อของผลิตภัณฑ์นี้ใช้การออกแบบหลักการเส้นกึ่งกลาง วิถีการเคลื่อนที่เชิงพื้นที่ของพื้นผิวการซีลจึงเหมาะอย่างยิ่ง และพื้นผิวการซีลไม่มีแรงเสียดทานและการรบกวนซึ่งกันและกัน นอกจากนี้ เลือกวัสดุซีลอย่างเหมาะสม ซึ่งจะช่วยปรับปรุงประสิทธิภาพการซีลและความต้านทานการสึกหรอของวาล์วปีกผีเสื้อ ได้รับการรับประกันที่เชื่อถือได้

คุณสมบัติ

1. มาตรฐานการผลิต GB/T12238

2. ความยาวมาตรฐาน GB/T12221

3. มาตรฐานการทดสอบแรงดัน GB/T13927-89

4. หน้าแปลนมาตรฐาน GB/T1724.6-2008


วัสดุหลัก

ชื่อ วัสดุ
ตัววาล์ว QT450
แผ่นดิสก์ QT450
ก้าน 2Cr13
หัวเกียร์หนอน QT450
ซีล ยางไนไตรล์
โบลท์ ระดับ 4.8

ข้อมูลจำเพาะด้านประสิทธิภาพ

เส้นผ่านศูนย์กลางที่กำหนด DN50-DN2000
ความดันที่กำหนด 1.0Mpa 1.6Mpa
การทดสอบความแข็งแกร่ง น้ำ 1.5Mpa 2.4Mpa
ซีล test น้ำ 1.1เมกะปาสคาล 1.76เมกะพาสคัล
การทดสอบความกดอากาศ แก๊ส 0.6Mpa
อุณหภูมิที่ใช้งานได้ 0-80°ซ
สื่อที่เกี่ยวข้อง น้ำ, oil, etc
