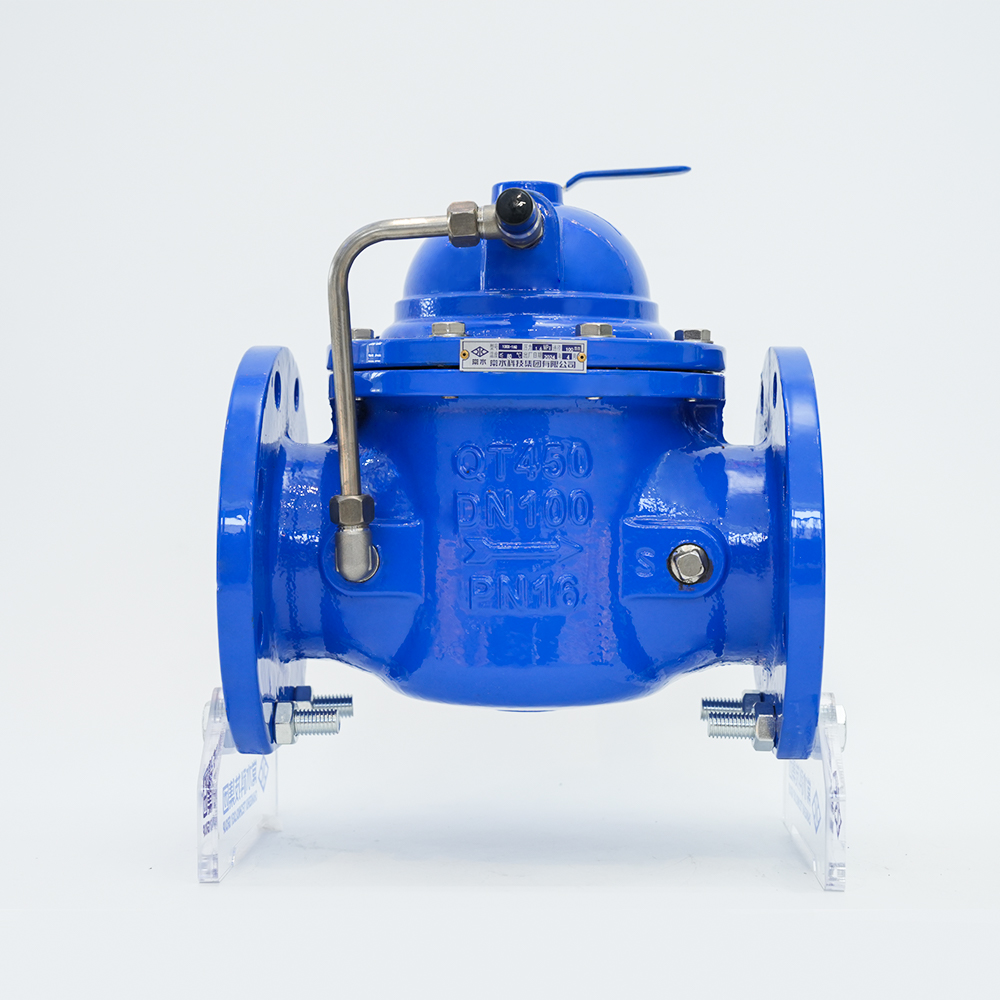

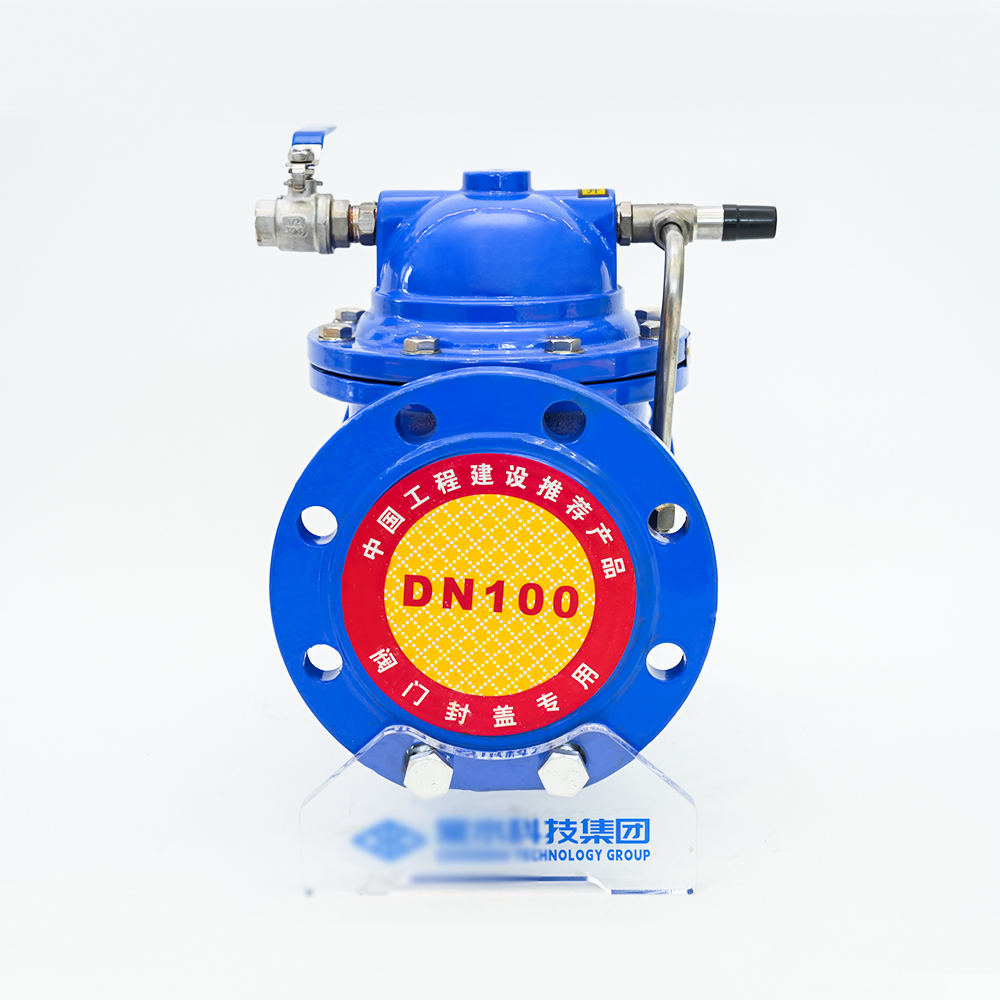

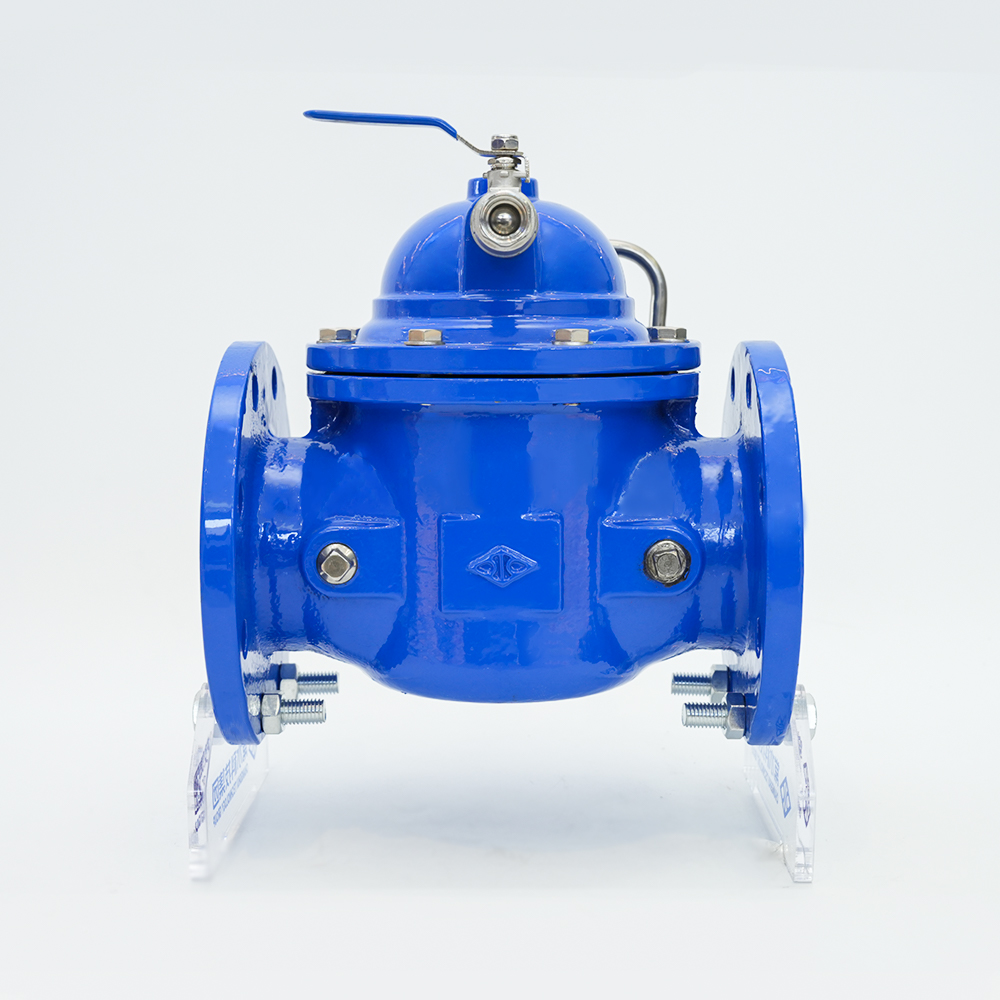

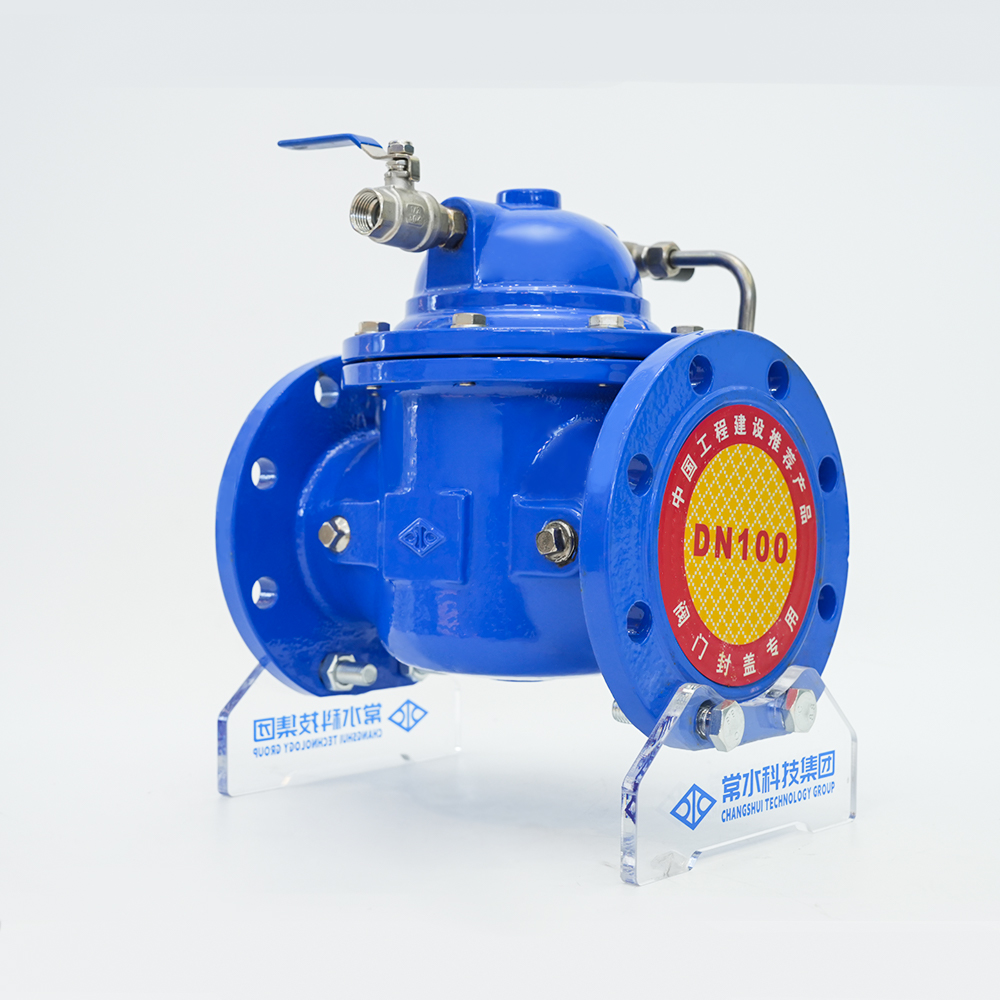

วาล์วลูกลอยควบคุมระยะไกล 100X-16Q

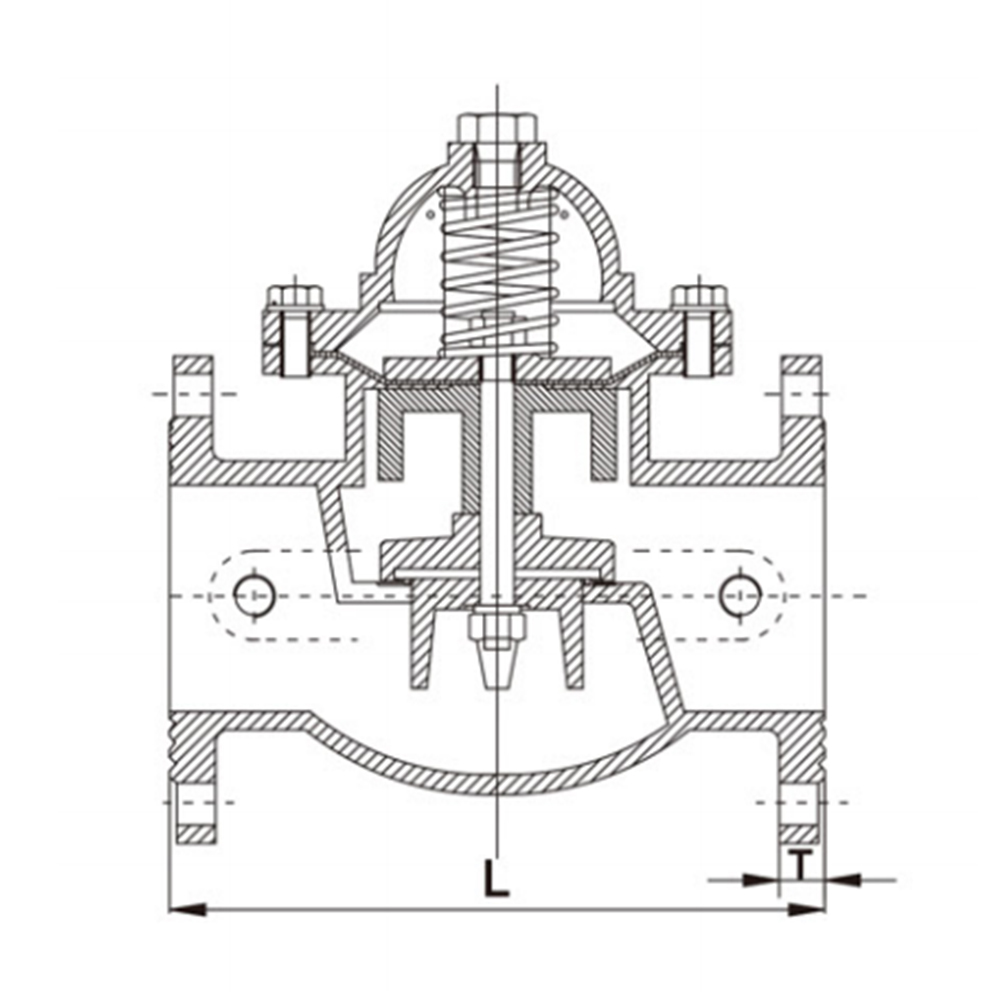

คุณสมบัติโครงสร้าง

วาล์วควบคุมไฮดรอลิกเป็นวาล์วที่ควบคุมโดยแรงดันน้ำ ประกอบด้วยวาล์วหลักและท่อร้อยสายที่ต่ออยู่ วาล์วไพลอต วาล์วเข็ม บอลวาล์ว และเกจวัดความดัน ขึ้นอยู่กับวัตถุประสงค์ ฟังก์ชั่น และสถานที่ใช้งาน มันสามารถพัฒนาเป็นวาล์วลูกลอยควบคุมระยะไกล วาล์วลดความดัน เช็ควาล์วที่ปิดช้า วาล์วควบคุมการไหล วาล์วระบายความดัน วาล์วควบคุมไฟฟ้าไฮดรอลิก ฯลฯ วาล์วควบคุมไฮดรอลิกแบ่งออกเป็นประเภทไดอะแฟรมและประเภทลูกสูบ หลักการทำงานของพวกเขาเหมือนกัน ขับเคลื่อนโดยความแตกต่างของแรงดัน SP ระหว่างต้นน้ำและปลายน้ำ และควบคุมโดยวาล์วนำร่อง เพื่อให้ไดอะแฟรม (ลูกสูบ) ทำงานแบบไฮดรอลิกที่แตกต่างกัน และถูกปรับโดยอัตโนมัติโดยระบบไฮดรอลิกทั้งหมด แผ่นวาล์วหลักเปิดสุดหรือปิดสุดหรืออยู่ในสถานะควบคุม เมื่อแรงดันน้ำเข้าสู่ห้องควบคุมเหนือไดอะแฟรม (ลูกสูบ) ถูกปล่อยออกสู่บรรยากาศหรือบริเวณแรงดันต่ำด้านท้ายน้ำ ค่าความดันที่กระทำที่ด้านล่างของแผ่นวาล์วและด้านล่างของไดอะแฟรมจะมากกว่าค่าความดันด้านบน ดังนั้นแผ่นวาล์วหลักจึงถูกผลักให้อยู่ในตำแหน่งเปิดเต็มที่ เมื่อน้ำแรงดันเข้าสู่ห้องควบคุมเหนือไดอะแฟรม (ลูกสูบ) ไม่สามารถระบายออกสู่บรรยากาศหรือบริเวณแรงดันต่ำด้านท้ายน้ำได้ ซึ่งเป็นแรงที่กระทำต่อลูกสูบไดอะแฟรม (ลูกสูบ)) ค่าความดันด้านบนมากกว่าค่าความดันด้านล่าง ดังนั้นแผ่นวาล์วหลักจะถูกกดไปที่ตำแหน่งปิดสนิท เมื่อค่าความดันในห้องควบคุมเหนือไดอะแฟรม (ลูกสูบ) อยู่ระหว่างความดันขาเข้าและความดันทางออก แผ่นวาล์วหลักจะอยู่ในสถานะการปรับ และตำแหน่งการปรับจะขึ้นอยู่กับผลการควบคุมการเชื่อมโยงของวาล์วเข็มและวาล์วนำร่องแบบปรับได้ในระบบท่อร้อยสาย วาล์วไพล็อตแบบปรับได้สามารถเปิดหรือปิดพอร์ตวาล์วเล็กๆ ของตัวเองผ่านแรงดันทางออกด้านท้ายน้ำและเปลี่ยนตามไปด้วย จึงเป็นการเปลี่ยนความดันที่ควบคุมเหนือไดอะแฟรม (ลูกสูบ) และควบคุมตำแหน่งการปรับของจานวาล์วหลัก

การใช้ผลิตภัณฑ์

วาล์วประกอบด้วยวาล์วหลักและวาล์วนำร่องภายนอก ใช้ลูกบอลที่ลอยอยู่ในน้ำเพื่อเชื่อมโยงวาล์วนำทางเนื่องจากการเปลี่ยนแปลงของระดับของเหลว เพื่อให้วาล์วหลักจ่ายน้ำและปิด จึงควบคุมระดับน้ำของสระ (ถัง) และหอเก็บน้ำภายในช่วงที่กำหนดเพื่อป้องกันน้ำล้นและระดับน้ำต่ำ วาล์วนี้เหมาะสำหรับระบบจ่ายน้ำอัตโนมัติของสระน้ำ (ถัง) และหอเก็บน้ำต่างๆ ในสถานประกอบการอุตสาหกรรมและเหมืองแร่ และอาคารโยธา และยังใช้ในระบบจ่ายน้ำหมุนเวียนในหม้อไอน้ำในชั้นบรรยากาศ วาล์วหลักเปิดเร็วและปิดช้าโดยไม่ทำให้เกิดค้อนน้ำ มีการปิดผนึกอย่างแน่นหนาและไม่มีความเสี่ยงต่อการเกิดน้ำท่วม

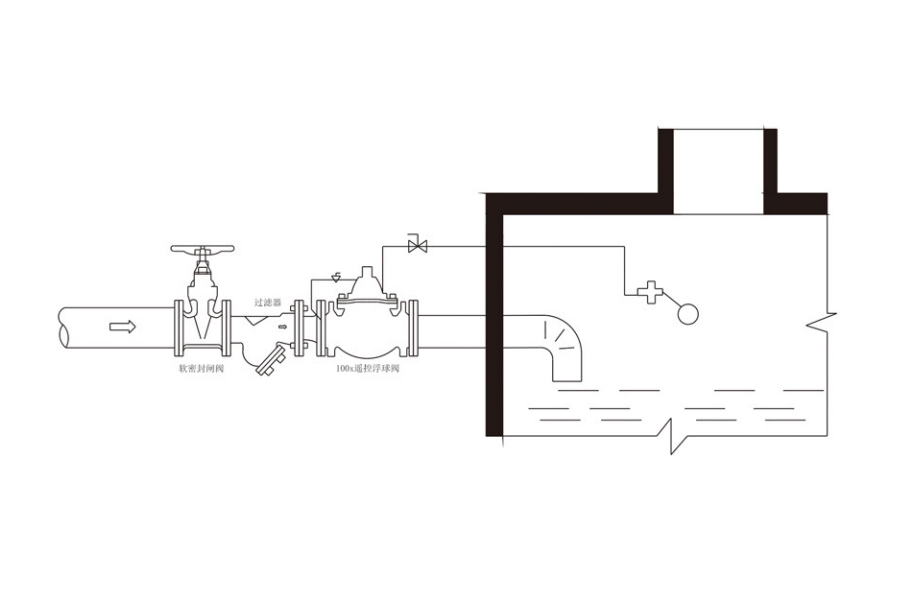

แผนภาพการติดตั้ง
