ข้อดีและลักษณะโครงสร้าง
1. ผลิตภัณฑ์ได้รับการออกแบบและผลิตตามมาตรฐานแห่งชาติ GB 12235 โดยมีโครงสร้างที่เหมาะสม การปิดผนึกที่เชื่อถือได้ ประสิทธิภาพ และรูปทรงที่สวยงาม
2. วาล์วพนัง พื้นผิวการปิดผนึกบ่าวาล์วของ aly ที่ใช้เหล็กหรือดาวเทียม (elie) ทำจากการเชื่อมโลหะผสมโคบอลต์ ทนต่อการสึกหรอ อุณหภูมิสูง การกัดกร่อน ประสิทธิภาพการป้องกันการขัดถู อายุการใช้งานยาวนาน
3. ก้านดับและบำบัดไนโตรเจนมีความต้านทานการกัดกร่อนและรอยขีดข่วนได้ดี
4. สามารถใช้กับหน้าแปลนท่อมาตรฐานและพื้นผิวการปิดผนึกหน้าแปลนได้หลากหลาย เพื่อตอบสนองความต้องการของโครงการและความต้องการของผู้ใช้ที่หลากหลาย
5. ความหลากหลายของวัสดุตัว การบรรจุ และปะเก็นอาจขึ้นอยู่กับสภาพการทำงานจริงหรือผู้ใช้ร้องขอตัวเลือกที่เหมาะสม และสามารถใช้ได้กับความดัน อุณหภูมิ และสภาวะปานกลางทุกชนิด
6. ปิดผนึกด้วยการเชื่อมต่อแบบสกรูปิดผนึกเบาะหลังหรือตัวเครื่องทำจากการเชื่อมสแตนเลส การปิดผนึกและการเปลี่ยนที่เชื่อถือได้ในลักษณะที่สะดวกและมีประสิทธิภาพไม่ส่งผลกระทบต่อการทำงานของระบบ
มาตรฐานและบรรทัดฐาน
| การออกแบบและการผลิต | ความยาวโครงสร้าง | ระดับอุณหภูมิความดัน | หน้าแปลนเชื่อมต่อ | การทดสอบและตรวจสอบ |
| กิกะไบต์ 12235 | กิกะไบต์ 12221 | กิกะไบต์ 12224 | เจบี/ที 79/82~1994 กิกะไบต์ 9113 เอชจี 20592-20635 | เจบี/ที 9092-1999 กิกะไบต์ 13927 |
วัสดุส่วนประกอบหลัก
| ชื่อ | วัสดุ | ||||||||
| ตัว/ฝากระโปรง | ซีเอฟ8 | CF3 | ซีเอฟ8M | CF3M | WCB | แอลซีบี | ห้องสุขา6 | WC9 | C5 |
| ลิ่ม | ซีเอฟ8 | CF3 | ซีเอฟ8M | CF3M | WCB | แอลซีบี | ห้องสุขา6 | WC9 | C5 |
| ก้าน | F304 | F304ล | F316 | F316L | 2CR13 | F304 | F304 | F304 | F304 |
| ก้าน Nut | อลูมิเนียมบรอนซ์ | ||||||||
| การบรรจุ | PTFE/กราไฟท์แบบยืดหยุ่น | กราไฟท์ | |||||||
| ปะเก็น | แผ่นตัด PTFE / โลหะ | กราไฟท์ | |||||||
| ต่อม | ซีเอฟ8 | CF3 | ซีเอฟ8M | CF3M | WCB | แอลซีบี | ห้องสุขา6 | WC9 | C5 |
| โบลท์ | 35CrMoA | ||||||||
| นัท | สแตนเลส | 45、35CrMoA | |||||||
| วงล้อมือ | สแตนเลส Cast Steel | ||||||||

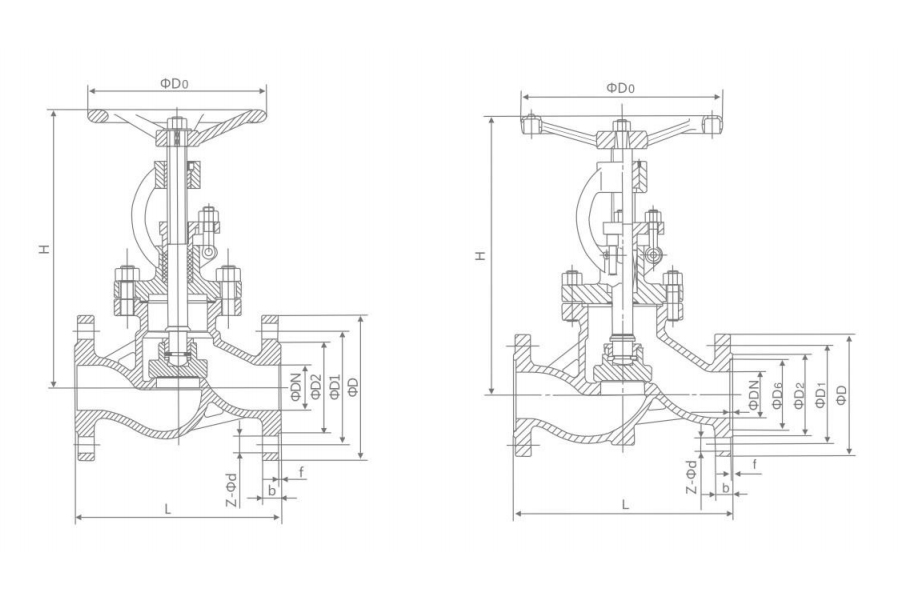

มิติภายนอกและการเชื่อมต่อหลัก
| PN(เมปาสคาล) | ดีN(มิลลิเมตร) | ขนาด(มิลลิเมตร) | อุปกรณ์ไฟฟ้า โมเดล | ความหนาของผนัง | |||||||||
| L | D | D1 | D2 | D6 | ข-ฉ | f2 | Z-Φd | ฮ | D0 | ||||
| 1.6 | 10 | 130 | 90 | 60 | 40 | 16-2 | 4-φ14 | 198 | 120 | 6.4 | |||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-φ14 | 218 | 120 | 6.4 | ||||
| 20 | 150 | 105 | 75 | 55 | 18-2 | 4-φ14 | 230 | 140 | 6.4 | ||||
| 25 | 160 | 115 | 85 | 65 | 18-2 | 4-φ14 | 240 | 160 | 6.4 | ||||
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-φ18 | 250 | 180 | 6.4 | ||||
| 40 | 200 | 150 | 110 | 85 | 18-3 | 4-φ18 | 262 | 200 | 6.4 | ||||
| 50 | 230 | 165 | 125 | 100 | 18-3 | 4-φ18 | 280 | 240 | DZW10A | 7.9 | |||
| 65 | 290 | 185 | 145 | 120 | 18-3 | 8-φ18 | 327 | 280 | DZW10A | 11 | |||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8-φ18 | 355 | 280 | DZW10A | 11.5 | |||
| 100 | 350 | 220 | 180 | 155 | 20-3 | 8-φ18 | 415 | 320 | DZW15A | 12.5 | |||
| 125 | 400 | 250 | 210 | 185 | 22-3 | 8-φ18 | 460 | 360 | DZW20A | 13 | |||
| 150 | 480 | 285 | 240 | 210 | 22-3 | 8-φ22 | 510 | 400 | DZW30A | 13.5 | |||
| 200 | 600 | 340 | 295 | 265 | 24-3 | 12-φ22 | 588 | 400 | DZW45A | 15 | |||
| 250 | 650 | 405 | 355 | 320 | 26-3 | 12-φ26 | 725 | 450 | DZW60A | 16 | |||
| 300 | 750 | 460 | 410 | 375 | 28-4 | 12-φ26 | 925 | 500 | DZW90 | 18 | |||
| 350 | 850 | 520 | 470 | 435 | 30-4 | 16-φ26 | 1030 | 600 | DZW120 | 19 | |||
| 400 | 950 | 580 | 525 | 485 | 32-4 | 16-φ30 | 1170 | 700 | DZW180 | 21 | |||
| 450 | 1050 | 640 | 585 | 545 | 40-4 | 20-φ30 | 1220 | 800 | DZW180 | 21.5 | |||
| 500 | 1150 | 715 | 650 | 608 | 44-4 | 20-φ33 | 1410 | 900 | DZW250 | 22 | |||
| 600 | 1350 | 840 | 770 | 718 | 54-5 | 20-φ36 | 1610 | 1000 | DZW350 | 25 | |||
