| วัสดุตัวเครื่อง | เหล็กหล่อกลม |
| รุ่น | Z81X-16Q |
| ข้อมูลจำเพาะ | DN50-300 |
| ความดันที่กำหนด | 1.0/1.6/2.5Mpa |
| อุณหภูมิในการทำงาน | 0-80°ซ |
| สื่อที่เกี่ยวข้อง | น้ำ |
| มาตรฐานการออกแบบ | GB/24924-2016 |
ภาพรวมผลิตภัณฑ์

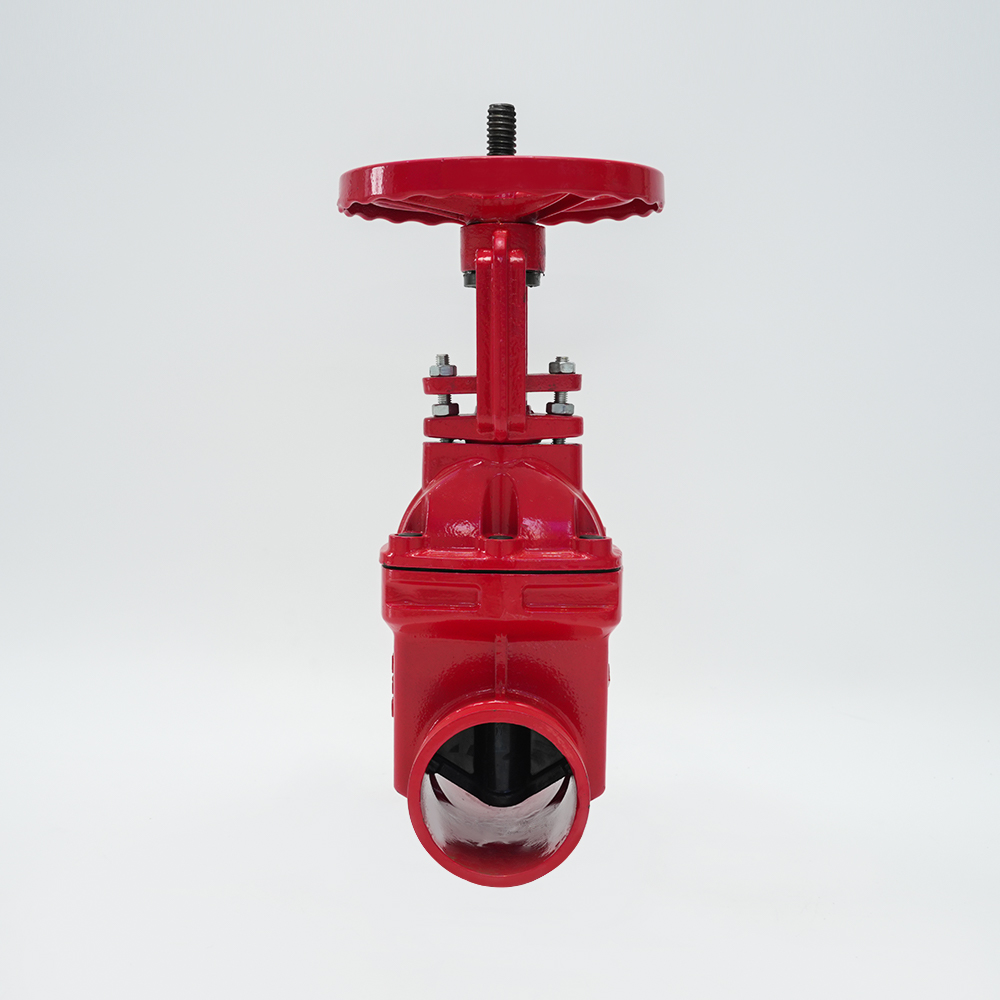

วาล์วประตูก้านที่เพิ่มขึ้นแบบแปลนใช้โครงสร้างก้านวาล์วภายนอก และก้านวาล์วจะหมุนและเคลื่อนที่ตามแนวแกน ประตูเลื่อนขึ้นและลงพร้อมกับก้านวาล์วเพื่อเปิดและปิดและสามารถสังเกตการเปิดวาล์วได้โดยตรง มีการใช้กันอย่างแพร่หลายในโครงการวางท่อ เช่น น้ำประปาและการระบายน้ำ การป้องกันอัคคีภัย เครื่องปรับอากาศ การบำบัดน้ำ การบริหารเทศบาล การต่อเรือ พลังงานไฟฟ้า การก่อสร้าง และอาหารเพื่อขนส่งท่อส่งของเหลวเป็นของเหลวควบคุม
คุณสมบัติ
1. แผ่นวาล์วถูกหุ้มด้วยยางทั้งหมด ซึ่งมีประสิทธิภาพการปกปิดที่ดีและขนาดที่แม่นยำ ทำให้มั่นใจในความน่าเชื่อถือของซีล
2. ด้านล่างของวาล์วใช้ชนิดก้นแบนแบบเดียวกับท่อน้ำซึ่งไม่ทำให้เกิดการสะสมของเศษซาก
3. วาล์วทั้งหมดทาสีด้วยอีพอกซีเรซินปลอดสารพิษเพื่อป้องกันการกัดกร่อนและสนิม สามารถใช้ได้ไม่เพียงแต่กับระบบน้ำดื่มเท่านั้นแต่ยังใช้กับระบบบำบัดน้ำเสียด้วย
4. น็อตต่อมใช้สำหรับการปิดผนึกแบบขันแน่นด้วยตนเอง ปรับปรุงประสิทธิภาพการปิดผนึกอย่างมาก
5. สะดวกในการเปลี่ยนชิ้นส่วนที่สวมซีล
พารามิเตอร์ผลิตภัณฑ์
| Z81X-16Q | ดีเอ็น | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| ล | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| ฮ | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| วงนอก | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| ฮandwheel | 180 | 215 | 285 | 330 | 380 |
