| วัสดุตัวเครื่อง | เหล็กหล่อกลม |
| รุ่น | Z41X-16Q |
| ข้อมูลจำเพาะ | DN40-1000 |
| ความดันที่กำหนด | 1.0/1.6/2.5Mpa |
| อุณหภูมิในการทำงาน | 0-80°ซ |
| สื่อที่เกี่ยวข้อง | น้ำ |
| มาตรฐานการออกแบบ | GB/24924-2016 |
ภาพรวมผลิตภัณฑ์
วาล์วประตูก้านที่เพิ่มขึ้นแบบแปลนใช้โครงสร้างก้านวาล์วภายนอก และก้านวาล์วจะหมุนและเคลื่อนที่ตามแนวแกน ประตูเลื่อนขึ้นและลงพร้อมกับก้านวาล์วเพื่อเปิดและปิดและสามารถสังเกตการเปิดวาล์วได้โดยตรง มีการใช้กันอย่างแพร่หลายในโครงการวางท่อ เช่น น้ำประปาและการระบายน้ำ การป้องกันอัคคีภัย เครื่องปรับอากาศ การบำบัดน้ำ การบริหารเทศบาล การต่อเรือ พลังงานไฟฟ้า การก่อสร้าง และอาหารเพื่อขนส่งท่อส่งของเหลวเป็นของเหลวควบคุม
คุณสมบัติ
1. ความต้านทานของของเหลวมีขนาดเล็ก และพื้นผิวการปิดผนึกถูกกัดเซาะและกัดเซาะโดยตัวกลางน้อยกว่า
2. การเปิดและปิดต้องใช้ความพยายามน้อยลง
3. ไม่จำกัดทิศทางการไหลของตัวกลาง การไหลไม่ถูกรบกวน และความดันไม่ลดลง
4. รูปร่างเรียบง่าย ความยาวโครงสร้างสั้น กระบวนการผลิตที่ดี และขอบเขตการใช้งานที่กว้าง
คุณสมบัติผลิตภัณฑ์
| ความดันที่กำหนด: 1.0-2.5MPa | ดีเอ็น: 50-1200 |
| อุณหภูมิในการทำงาน: 0-80°C | สื่อที่ใช้บังคับ: ทำความสะอาด/สิ่งปฏิกูล, น้ำมัน |
| มาตรฐานหน้าแปลน: GB/T17241-98 | ความยาวมาตรฐาน: GB12221-89 |

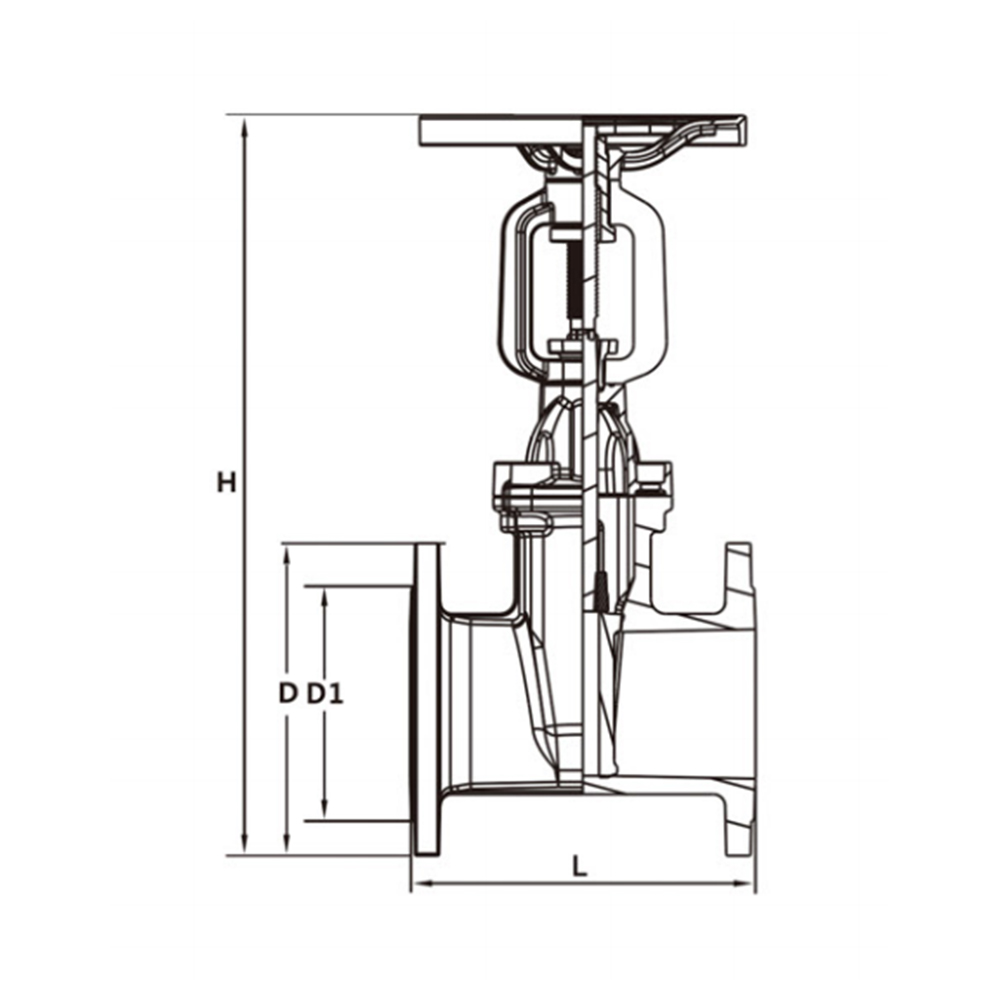

พารามิเตอร์ผลิตภัณฑ์
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| ล | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| ฮ | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| ง. วงนอก | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n จำนวนหลุม | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| ดี 1 เซ็นเตอร์ | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| ฮandwheel | 180 | 215 | 285 | 330 | 380 | 465 |
