| วัสดุตัวเครื่อง | เหล็กหล่อกลม |
| รุ่น | H44X-16Q |
| ข้อมูลจำเพาะ | DN40-600 |
| ความดันที่กำหนด | 1.0/1.6/2.5Mpa |
| อุณหภูมิในการทำงาน | 0-80°ซ |
| สื่อที่เกี่ยวข้อง | น้ำ |
| มาตรฐานการออกแบบ | GB/24924-2010 |
ภาพรวมผลิตภัณฑ์
วาล์วนี้ส่วนใหญ่ใช้ที่ทางออกของปั๊มท่อในระบบน้ำประปาและระบายน้ำ การป้องกันอัคคีภัย เครื่องปรับอากาศ ไฟฟ้า การก่อสร้าง อาหาร การบำบัดน้ำ การบริหารเทศบาล การต่อเรือ และท่ออื่น ๆ เพื่อป้องกันการไหลย้อนกลับของตัวกลาง เนื่องจากแหวนปิดผนึกของผลิตภัณฑ์นี้ใช้การออกแบบที่เอียง เวลาปิดจึงสั้นซึ่งสามารถลดแรงดันค้อนน้ำได้ แผ่นวาล์วทำจากยางไนไตรล์ทนน้ำมันและแผ่นเหล็กกดที่อุณหภูมิสูง มีความต้านทานการกัดกร่อนและประสิทธิภาพการปิดผนึกที่ดี โครงสร้างผลิตภัณฑ์นั้นเรียบง่าย ส่วนการบำรุงรักษา การซ่อมแซม และการขนส่งก็ทำได้ง่าย

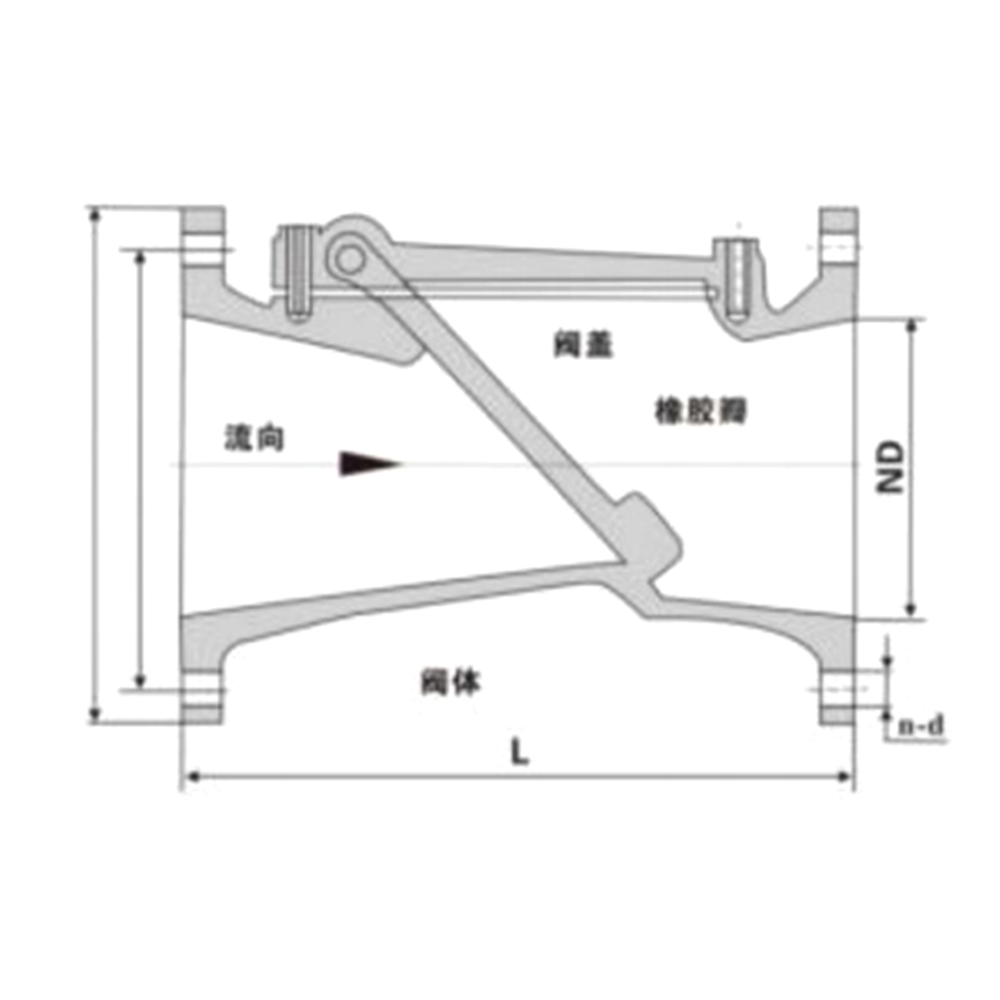

วัสดุชิ้นส่วนหลัก
| หมายเลขซีเรียล | ส่วนหลัก | วัสดุ |
| 1 | ตัววาล์ว | QT450 |
| 2 | ฝากระโปรง | QT450 |
| 3 | กระเพาะปัสสาวะวาล์ว | ประกอบยาง |
| 4 | ปะเก็น | ยางไนไตรล์ |
| 5 | รัด | มาตรฐาน |
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์
| ข้อมูลจำเพาะ (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| ความยาววาล์ว(มิลลิเมตร) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
ทดสอบแรงดัน (เมปาสคาล) | ที่อยู่อาศัย | 1.5-2.4 |
| ซีล | 1.1-1.76 |
| ความดันที่กำหนด(MPa) | 1.0-1.6 |
| อุณหภูมิที่ใช้งานได้ | 0-80 ℃ |
| สื่อที่เกี่ยวข้อง | น้ำและของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย |
