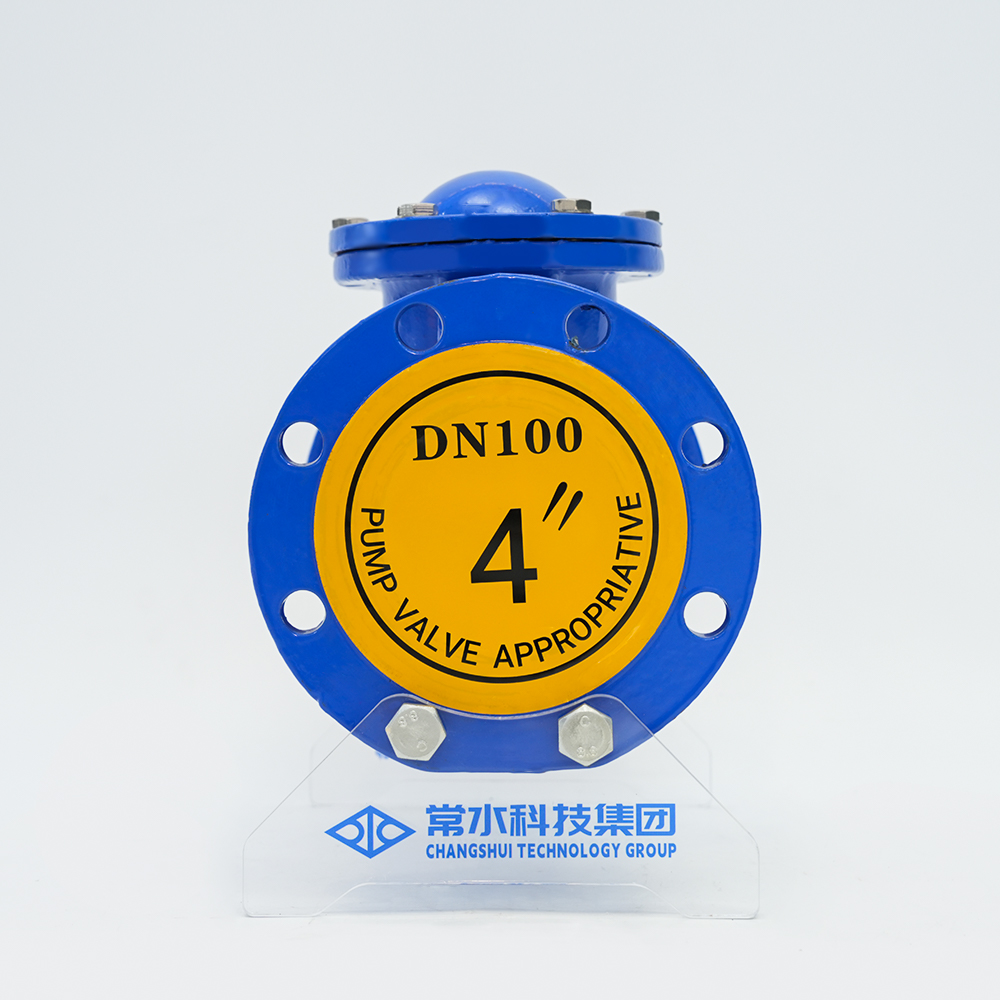

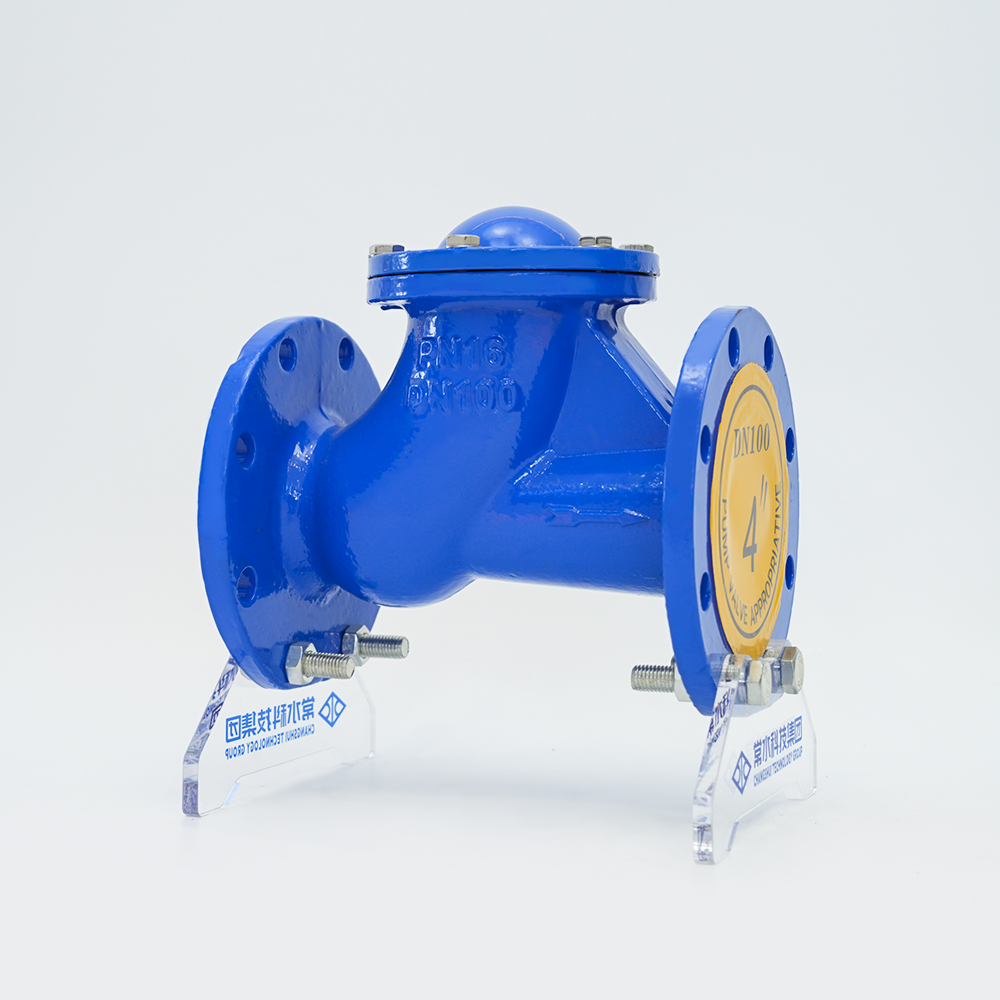

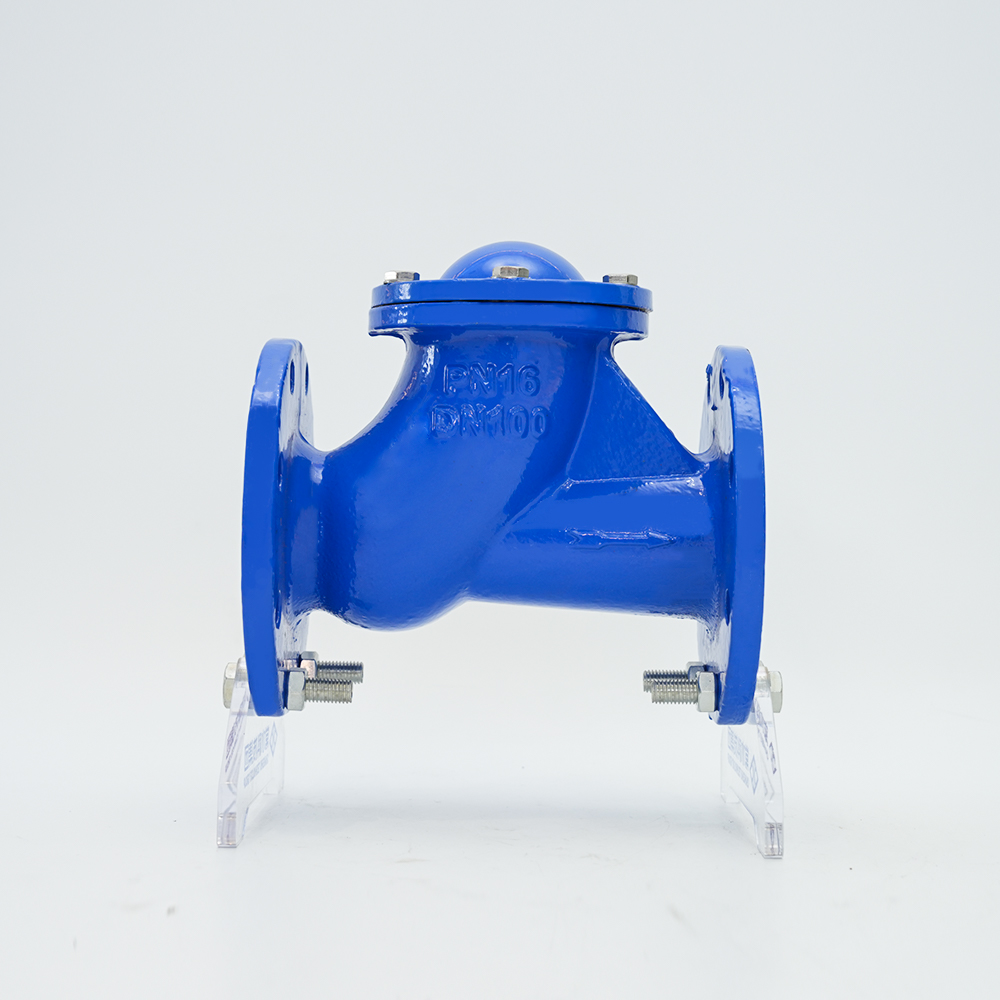

เช็ควาล์วบอลกลิ้งชนิดรางเลื่อน HQ41X-16Q

บอลเช็ควาล์วใช้เพื่อป้องกันการไหลย้อนกลับของตัวกลางของเหลว และมักจะติดตั้งในระบบท่อเพื่อให้แน่ใจว่าของเหลวสามารถไหลในทิศทางเดียวเท่านั้น และป้องกันไม่ให้แรงดันในท่อไหลย้อนกลับ ส่วนประกอบหลักของเช็ควาล์วบอลคือลูกบอลซึ่งสามารถหมุนได้อย่างอิสระภายในวาล์ว ซีลปลายด้านหนึ่งของลูกบอลมักจะสัมผัสใกล้ชิดกับวงแหวนซีลของบ่าวาล์วเพื่อให้แน่ใจว่าไม่มีการรั่วไหลเมื่อปิดวาล์ว เมื่อตัวกลางของไหลเป็นปกติตามแนวท่อ เมื่อไหลลูกบอลจะถูกดันด้วยแรงดันของเหลวทำให้ลูกบอลแยกออกจากวงแหวนซีลของบ่าวาล์ว วาล์วยังคงเปิดอยู่และของเหลวสามารถไหลได้อย่างอิสระ อย่างไรก็ตาม เมื่อของไหลพยายามไหลย้อนกลับ น้ำหนักของลูกบอลและความดันของตัวกลางจะทำให้ลูกบอลหมุนโดยอัตโนมัติจนกว่าวงแหวนซีลของบ่าวาล์วบนพื้นผิวปลายซีลของลูกบอลจะแน่นพอดี จึงป้องกันไม่ให้ตัวกลางไหลกลับ ด้วยวิธีนี้ เช็ควาล์วบอลจะปิดโดยอัตโนมัติ เพื่อป้องกันการไหลย้อนกลับของตัวกลาง

  • เช็ควาล์วบอลกลิ้งชนิดรางเลื่อน HQ41X-16Q
  • เช็ควาล์วบอลกลิ้งชนิดรางเลื่อน HQ41X-16Q
  • เช็ควาล์วบอลกลิ้งชนิดรางเลื่อน HQ41X-16Q
  • เช็ควาล์วบอลกลิ้งชนิดรางเลื่อน HQ41X-16Q
  • เช็ควาล์วบอลกลิ้งชนิดรางเลื่อน HQ41X-16Q
Contact us

พ.ศV：เช็ควาล์วปิดช้า 300X-16Qถัดไป：เช็ควาล์วจานยาง H44X-16Q
Description

วัสดุตัวเครื่อง

เหล็กหล่อกลม

รุ่น

HQ41X-16Q

ข้อมูลจำเพาะ

DN50-300

ความดันที่กำหนด

1.0/1.6/2.5Mpa

อุณหภูมิในการทำงาน

0-80°ซ

สื่อที่เกี่ยวข้อง

น้ำ

มาตรฐานการออกแบบ

GB/24924-2016


ภาพรวมผลิตภัณฑ์

เช็ควาล์วบอลใช้ลูกบอลกลิ้งที่หุ้มด้วยยางเป็นแผ่นดิสก์วาล์ว ภายใต้การกระทำของตัวกลาง มันสามารถม้วนขึ้นและลงบนสไลด์ที่สำคัญในตัววาล์วเพื่อเปิดหรือปิดวาล์ว มีประสิทธิภาพการปิดผนึกที่ดีและไม่สร้างค้อนน้ำ ตัววาล์วใช้ช่องการไหลของน้ำเต็มรูปแบบ โดยมีอัตราการไหลสูงและความต้านทานเล็กน้อย การสูญเสียหัวน้อยกว่าประเภทสวิง 50% สามารถติดตั้งได้ทั้งแนวนอนหรือแนวตั้ง สามารถใช้ในน้ำเย็น น้ำร้อน และเครือข่ายท่อน้ำเสียอุตสาหกรรมและในครัวเรือน และเหมาะสำหรับเครื่องสูบน้ำเสียแบบจุ่มใต้น้ำมากกว่า อุณหภูมิ 0-80 ℃ สามารถติดตั้งที่ช่องจ่ายน้ำของปั๊มน้ำได้ เพื่อป้องกันน้ำไหลย้อนและค้อนน้ำไม่ให้ปั๊มเสียหาย

คุณสมบัติผลิตภัณฑ์

1. แผ่นวาล์วปิดอย่างรวดเร็วและแรงดันค้อนน้ำมีขนาดเล็ก

2. สามารถใช้ท่อทั้งแนวนอนและแนวตั้งและติดตั้งง่าย

3. ช่องการไหลเรียบและความต้านทานของของเหลวมีขนาดเล็ก

4. การกระทำที่ละเอียดอ่อนและประสิทธิภาพการปิดผนึกที่ดี

5. จังหวะของแผ่นดิสก์วาล์วสั้นและผลกระทบต่อการปิดวาล์วมีขนาดเล็ก

6. โครงสร้างโดยรวม เรียบง่าย และกะทัดรัด รูปลักษณ์ที่สวยงาม

7. อายุการใช้งานยาวนานและมีความน่าเชื่อถือสูง


วัสดุชิ้นส่วนหลัก

หมายเลขซีเรียล

ส่วนหลัก

วัสดุ

1

ตัววาล์ว

QT450

2

บอล

ประกอบยาง

3

ฝากระโปรง

QT450

4

ซีล

ยางไนไตรล์

5

รัด

มาตรฐาน

พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

ข้อมูลจำเพาะ (DN) 50 65 80 100 125 150
ความยาววาล์ว(มิลลิเมตร) 204 217 240 290 328 395
ความสูงของวาล์ว(มิลลิเมตร) 184 210 245 280 335 360
ทดสอบแรงดัน
(เมปาสคาล) 		ที่อยู่อาศัย 1.5-2.4
ซีล 1.1-1.76
ความดันที่กำหนด(MPa) 1.0-1.6
อุณหภูมิที่ใช้งานได้ 0-80 ℃
สื่อที่เกี่ยวข้อง น้ำและของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย

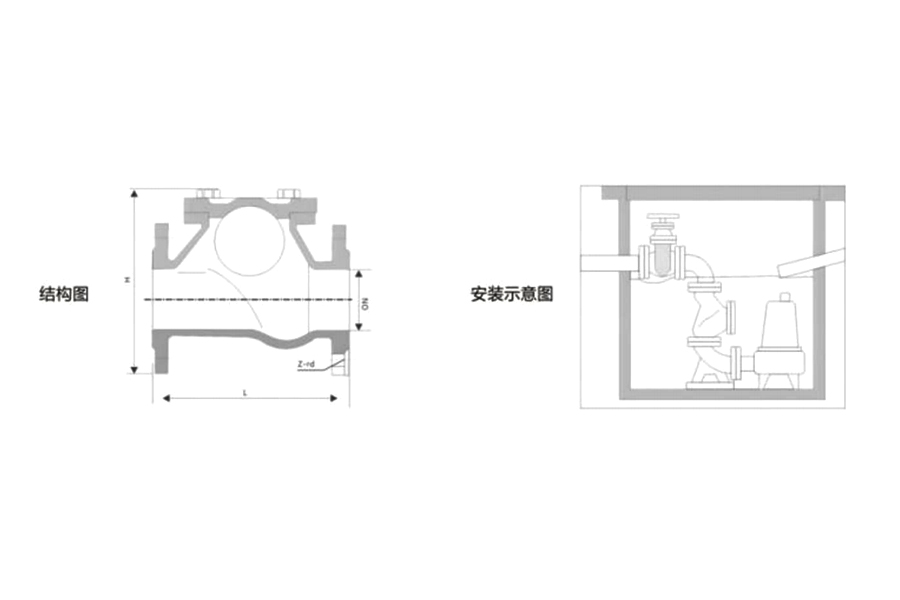

แผนภาพการติดตั้ง
