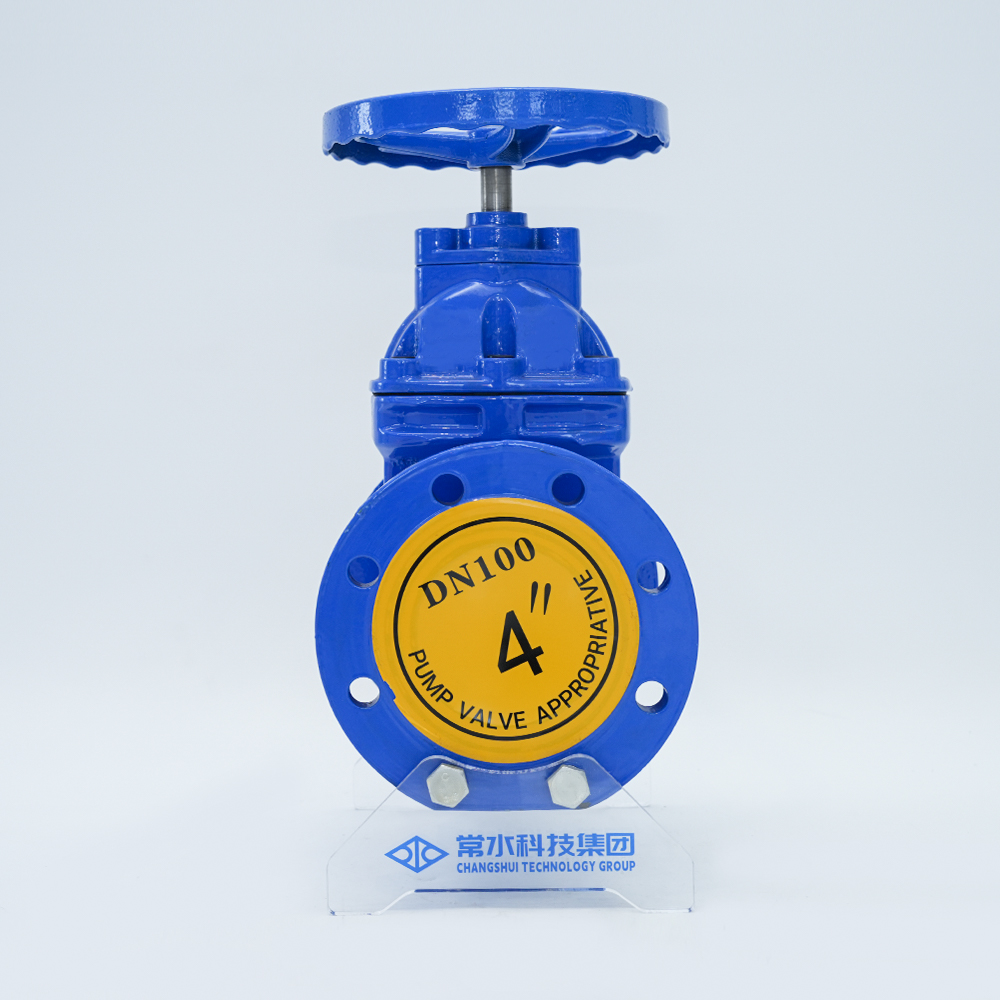

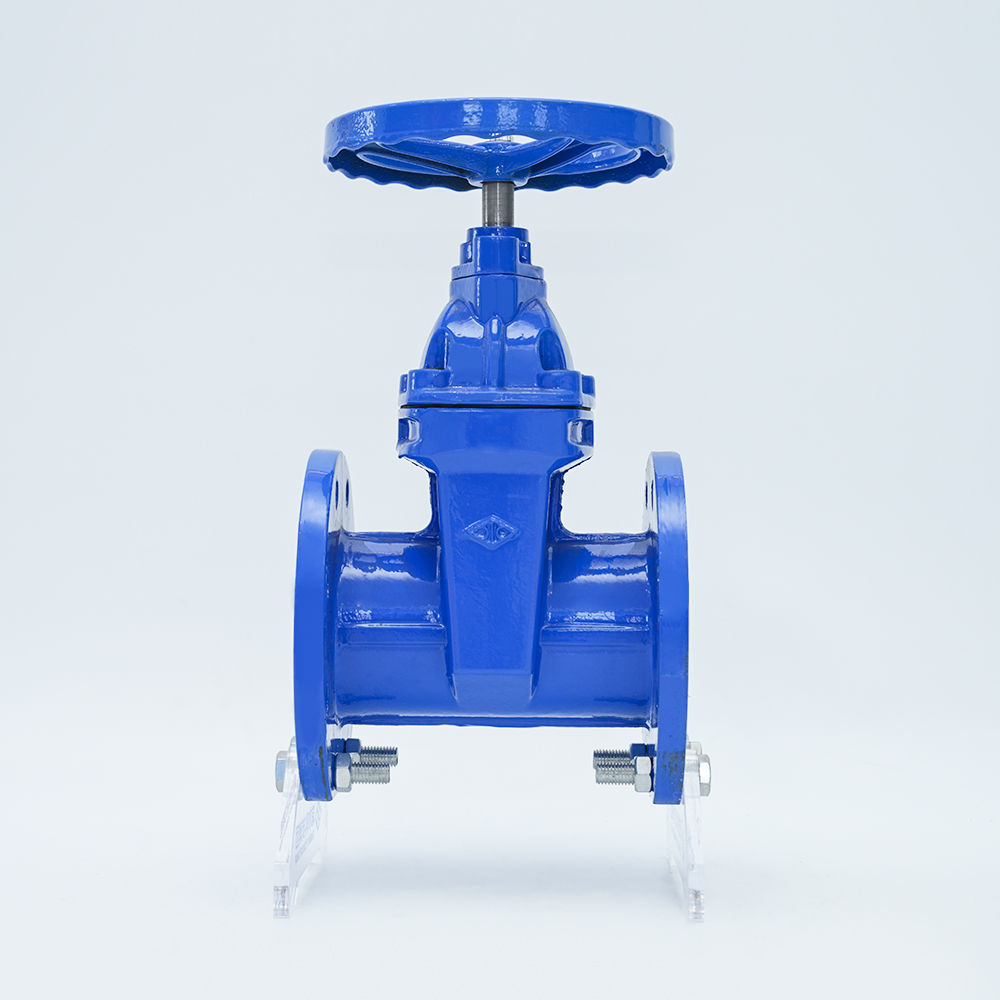

ดาร์กสเต็มซอฟซีลเกทวาล์ว Z45X-16Q

วัสดุตัวเครื่อง

เหล็กหล่อกลม

รุ่น

Z45X-16Q

ข้อมูลจำเพาะ

DN50-1200

ความดันที่กำหนด

1.0/1.6/2.5Mpa

อุณหภูมิในการทำงาน

0-80°ซ

สื่อที่เกี่ยวข้อง

น้ำ

มาตรฐานการออกแบบ

GB/24924-2016

ขนาดที่กำหนด

40/1000

มม

ความดันที่กำหนด

1.0

1.6

เมปา

ทดสอบแรงดัน

การทดสอบความแข็งแกร่ง

น้ำ

1.5

น้ำ

2.4

การทดสอบซีล

1.1

1.76

การทดสอบการซีลอากาศ

0.6

0.6

อุณหภูมิที่ใช้งานได้

0-80 ℃

สื่อที่เกี่ยวข้อง

น้ำ น้ำมัน ฯลฯ

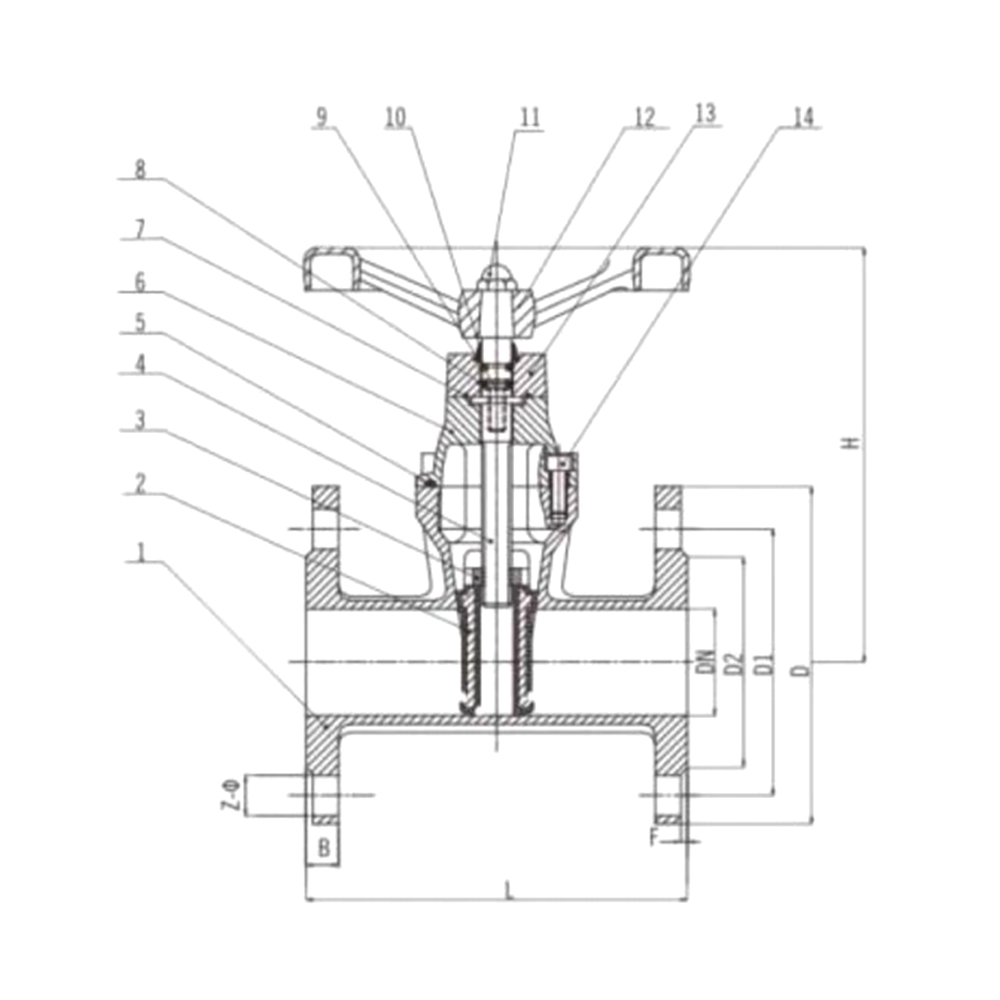

หมายเลขซีเรียล

ชื่อ

วัสดุ

1

ตัววาล์ว

QT450

2

แผ่นวาล์ว

QT450-เอ็นบีอาร์

3

สเตมนัท

QT450

4

ก้าน

20คr13

5

ซีลหน้าแปลนขนาดกลาง

เอ็นบีอาร์

6

ฝากระโปรง

คิวที 450

7

โอริง

เอ็นบีอาร์

8

โอริง

เอ็นบีอาร์

9

สลักเกลียว

35#

10

เสื้อกันฝุ่น

เอ็นบีอาร์

11

สกรูหัวสวน

35#

12

วงล้อมือ

ควอเตอร์ 405

13

ต่อม

คิวที 450

14

สลักเกลียว

35#

ดีเอ็น

ล

ดี

ดี1

ดี2

ค

เอฟ

Z-ฟ

ฮ

40

165

150

110

84

19

3

4-ฟ19

240

50

178

165

125

99

19

3

4-ฟ19

240

65

190

185

145

118

19

3

4-ฟ19

260

80

203

200

160

132

19

3

8-ฟ19

275

100

229

220

180

156

19

3

8-ฟ19

380

125

254

250

210

184

19

3

8-ฟ19

410

150

267

285

240

211

19

3

8-ฟ23

435

200

292

340

295

266

20

3

8-ฟ23

630

250

330

395

350

319

22

3

12-ฟ23

645

300

356

445

400

370

24.5

4

12-ฟ23

697

350

381

505

460

429

24.5

4

16-ฟ23

802

400

406

565

515

480

24.5

4

16-ฟ28

842

450

432

615

565

530

25.5

4

20-ฟ28

1060

500

457

670

620

583

26.5

4

20-ฟ28

1170

600

508

780

725

682

30

5

20-ฟ31

1300

700

610

895

840

794

32.5

5

24-ฟ31

1550

800

660

1015

950

901

35

5

24-ฟ34

1750

900

711

1115

1050

1001

37.5

5

28-ฟ34

1950

1000

811

1230

1160

1112

40

5

28-ฟ37

2170

ดีเอ็น

ล

ดี

ดี1

ดี2

ค

เอฟ

Z-ฟ

ฮ

40

165

150

110

84

19

3

4-ฟ19

240

50

178

165

125

99

19

3

4-ฟ19

240

65

190

185

145

118

19

3

4-ฟ19

260

80

203

200

160

132

19

3

8-ฟ19

275

100

229

220

180

156

19

3

8-ฟ19

380

125

254

250

210

184

19

3

8-ฟ19

410

150

267

285

240

211

19

3

8-ฟ23

435

200

292

340

295

266

20

3

12-ฟ23

630

250

330

405

355

319

22

3

12-ฟ28

645

300

356

460

410

370

24.5

4

12-ฟ28

697

350

381

520

470

429

26.5

4

16-ฟ28

802

400

406

580

525

480

28

4

16-ฟ31

842

450

432

640

585

548

30

4

20-ฟ31

1060

500

457

715

650

609

31.5

4

20-ฟ34

1170

600

508

840

770

720

36

5

20-ฟ37

1300

700

610

910

840

794

39.5

5

24-ฟ37

1550

800

660

1025

950

901

43

5

24-ф40

1750

900

711

1125

1050

1001

46.5

5

28-ф40

1950

1000

811

1255

1170

1112

50

5

28-ฟ43

2170
