| วัสดุตัวเครื่อง | เหล็กหล่อกลม |
| รุ่น | GH44X-16Q |
| ข้อมูลจำเพาะ | DN50-300 |
| ความดันที่กำหนด | 1.0/1.6/2.5Mpa |
| อุณหภูมิในการทำงาน | 0-80°ซ |
| สื่อที่เกี่ยวข้อง | น้ำ |
| มาตรฐานการออกแบบ | GB/24924-2016 |

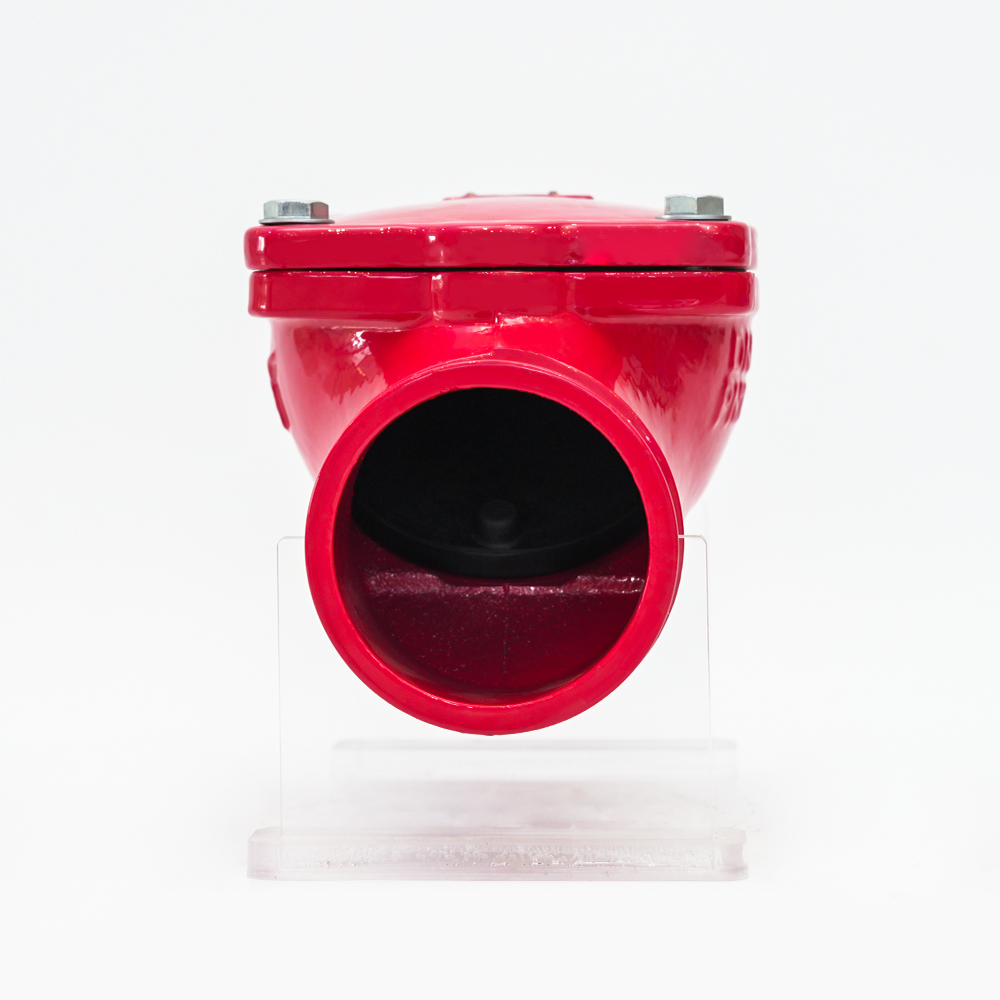

ภาพรวมผลิตภัณฑ์
เช็ควาล์วแผ่นยางส่วนใหญ่เหมาะสำหรับระบบจ่ายน้ำและระบายน้ำที่ติดตั้งในแนวนอน สามารถติดตั้งที่เต้าเสียบปั๊มน้ำเพื่อป้องกันการไหลย้อนกลับและค้อนน้ำสร้างความเสียหายให้กับปั๊ม นอกจากนี้ยังสามารถติดตั้งบนท่อบายพาสของท่อน้ำเข้าและท่อทางออกของอ่างเก็บน้ำเพื่อป้องกันความเสียหายต่อปั๊ม ป้องกันไม่ให้น้ำในสระไหลกลับเข้าสู่ระบบจ่ายน้ำ
คุณสมบัติผลิตภัณฑ์
แผ่นยางในวาล์วทำจากแผ่นเหล็ก ก้านเหล็ก และผ้าไนลอนเสริมแรงเป็นแผ่นรอง และชั้นนอกหุ้มด้วยยาง แผ่นวาล์วมีอายุการใช้งานถึง 1 ล้านครั้ง เช็ควาล์วแผ่นยางซีรีส์ H84X (SFCV) ใช้พื้นที่การไหลเต็ม ออกแบบมาให้มีการสูญเสียหัวน้ำเล็กน้อยและไม่กองง่าย
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์
| ระดับความดัน: 1.0 Mpa-1.6Mpa | การทดสอบแรงดัน: GB/T13927-2008 |
| สื่อที่เกี่ยวข้อง: น้ำ ไอน้ำ แก๊ส น้ำมัน ฯลฯ | ความยาวโครงสร้าง: GB/T12221-2005 |
| อุณหภูมิที่ใช้งานได้: 0°C-80°C | การออกแบบและการผลิต: GB/T12233-2006 |
| เส้นผ่านศูนย์กลางที่กำหนด: DN65-DN 200 | ขนาดการเชื่อมต่อหน้าแปลน: GB/T17241.6-2008 |
